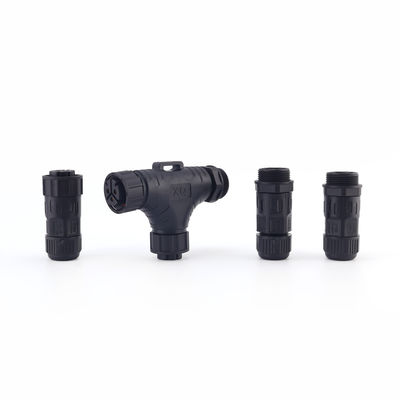

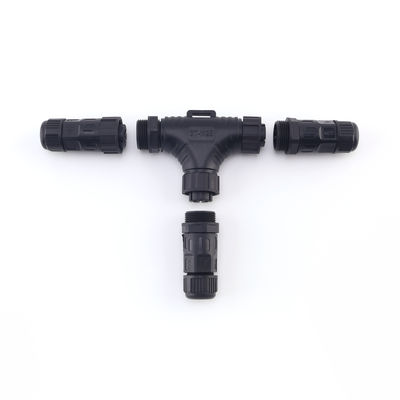

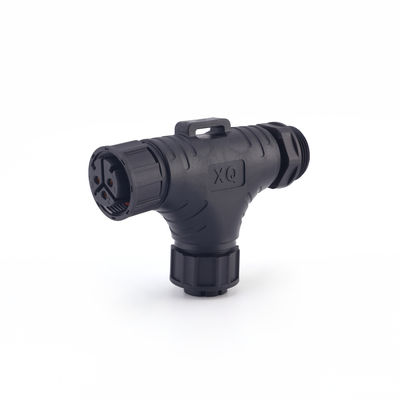

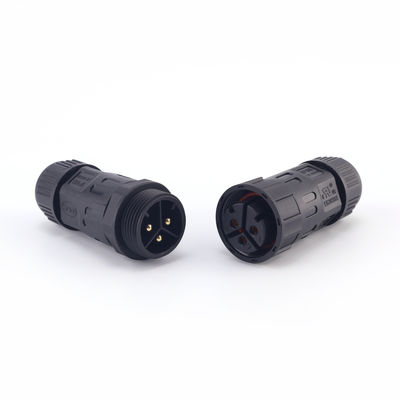

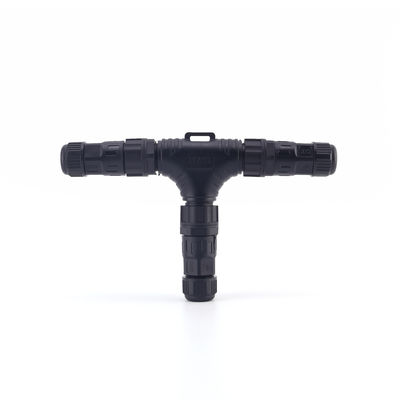

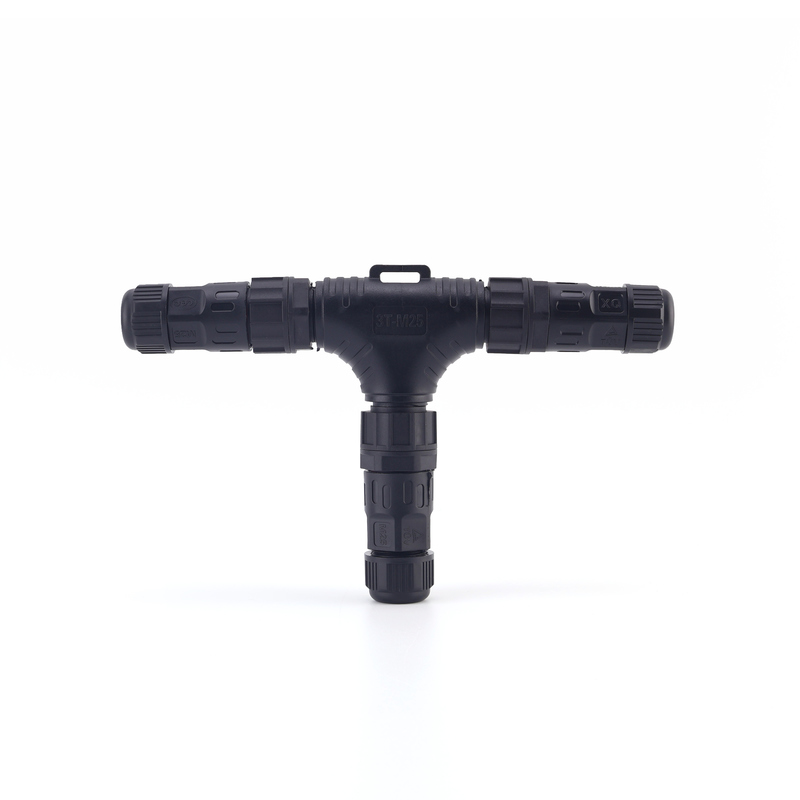

Harga Pabrik IP68 3 Cara M25 Waterproof Panel Mount Connector Bentuk T Pria Wanita Outdoor Waterproof Kabel Konektor
Detail produk:
| Tempat asal: | CINA |
| Nama merek: | Xiangqian |
| Sertifikasi: | UL |
| Nomor model: | Steker M25 T |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 100 pcs |
|---|
|
Informasi Detail |
|||
| Merek: | Xiangqian | nama konektor: | Konektor Tahan Air M25 IP68 |
|---|---|---|---|
| Bahan: | PA66, Nylon | IP Grade: | IP68 |
| Kabel OD: | 6.0mm-14.0mm | Inti konektor: | 2-6 Sematkan |
| Sertifikat: | UL, TUV | Mencicipi: | bebas |
| Waktu pengiriman: | 3-5 hari | ||
Deskripsi Produk
Harga Pabrik IP68 3 Arah M25 Konektor Dudukan Panel T Bentuk Pria Wanita Konektor Kabel Tahan Air Luar Ruangan
1. Penempatan Produk dan Fungsi
Jenis konektor ini terutama digunakan untuk sambungan cabang tiga arah pada saluran listrik luar ruangan, khususnya untuk kabel dengan satu input dan dua output atau satu input dan beberapa output.
Ini umumnya digunakan dalam aplikasi seperti lampu jalan LED, pencahayaan lanskap, peralatan energi surya, distribusi daya luar ruangan, tiang pintar, dan peralatan pengawasan.
Ini membutuhkan peringkat IP68 yang tinggi untuk ketahanan jangka panjang terhadap gangguan lingkungan, seperti hujan, kelembaban, dan debu.
2. Konstruksi dan Bahan
Rumah biasanya terbuat dari PA66 (bahan yang diperkuat nilon), yang menawarkan ketahanan cuaca, UV, dan benturan yang sangat baik.
Segel biasanya menggunakan O-ring atau ring silikon atau fluororubber untuk penyegelan.
Kontak internal biasanya adalah kuningan atau paduan tembaga (kadang-kadang berlapis nikel atau berlapis timah/perak) untuk memastikan konduktivitas yang baik dan ketahanan korosi.
Koneksi dapat mencakup desain penguncian berulir, push-pull, sambungan cepat, atau pelat tekanan untuk kemudahan pemasangan dan perawatan.
Mekanisme penjepitan atau penguncian kabel (seperti cincin kompresi, mur pengunci, dan selongsong penyegel) harus memastikan segel dan fiksasi mekanis meskipun ada getaran dan ekspansi dan kontraksi termal.
Dalam konektor tipe-T, biasanya ada lubang kabel dalam tiga arah, masing-masing dengan struktur penyegel. Interior konektor dapat dirancang dengan satu input dan dua output atau struktur percabangan yang sama.
Parameter:
| OD Kabel | Ø6.0-14.0MM |
| Bahan Perangkat Keras | Pelapisan emas tembaga |
| Resistansi Kontak | ≤ 10 mΩ |
| Mode Koneksi | Penguncian Dorong |
| Nilai Operasi | -40-+105 |
| Tingkat Tahan Api | UL94 V-0 |
Laporan Uji Kinerja (Uji Pabrik)
| Parameter | Nilai atau rentang khas umum | Catatan |
| Peringkat Tegangan | 250 V / 400 V / 450 V | Beberapa model mendukung tingkat tegangan tinggi (seperti sistem surya atau daya) |
| Peringkat Arus | 10A-40A |
Tergantung pada luas penampang konduktor, area kontak, dan kondisi pembuangan panas. Beberapa model M25 dapat mencapai 41 A dalam 2/3/4 inti. |
| Resistansi Kontak | ≤10 mΩ | Membutuhkan resistansi kontak rendah untuk mengurangi pembangkitan panas |
| Tegangan Tahan Dielektrik | Beberapa ribu volt (misalnya 1,5 kV / 60 s, dll.) | Menanggapi lonjakan atau tegangan lebih transien |
| Resistansi Isolasi | ≥10 MΩ / 500 VDC | Mencegah kebocoran dan kerusakan isolasi |
| Suhu Pengoperasian | –40°C hingga +105°C (atau lebih tinggi) | Untuk lingkungan luar ruangan dengan perubahan suhu |
| Perlindungan Ingress | IP68 | Menunjukkan bahwa ia dapat direndam dalam air untuk waktu yang lama dalam kondisi tertentu dan mencegah debu masuk |
| Uji ketahanan media / kelembaban / semprotan garam | Sering lulus uji semprotan garam / uji penuaan kelembaban tinggi | Untuk keandalan luar ruangan jangka panjang |
Layanan Purna Jual dan Strategi Jaminan Kualitas
Layanan purna jual dan jaminan kualitas produsen yang andal untuk jenis konektor ini biasanya mencakup:
1. Uji Coba Sampel/Verifikasi Pra-Sampel
Sebelum membeli dalam jumlah besar, produsen sering menyediakan sampel untuk pengujian pelanggan untuk memverifikasi kesesuaian, kompatibilitas, dan apakah indikator kinerja memenuhi persyaratan di lokasi.
2. Masa Garansi/Jaminan
Sebagian besar produsen menawarkan masa garansi (misalnya, satu, dua, atau bahkan lebih lama). Selama masa garansi, jika produk gagal karena masalah kualitas yang melekat (tidak disebabkan oleh kesalahan manusia), produk akan diganti atau diperbaiki secara gratis.
3. Perbaikan/Layanan Perbaikan
Untuk konektor yang mengalami masalah selama penggunaan, pelanggan dapat mengembalikan bagian yang rusak ke produsen untuk diperiksa dan diperbaiki, atau diganti.
4. Dukungan Teknis/Layanan Konsultasi
Menyediakan layanan teknis seperti panduan pemasangan, pemecahan masalah, rekomendasi pemilihan, dan dukungan di lokasi untuk membantu pengguna menyelesaikan masalah aplikasi praktis.
5. Kustomisasi/Layanan OEM/ODM
Untuk pelanggan dengan persyaratan khusus (seperti diameter kabel khusus, tingkat perlindungan, lingkungan ekstrem, atau antarmuka khusus), produsen biasanya menawarkan desain khusus, pengembangan cetakan, dan modifikasi kosmetik atau struktural.
6.Sertifikasi Kualitas/Penyediaan Laporan
Menyediakan laporan inspeksi produk, laporan uji kinerja (seperti uji tahan tegangan, uji isolasi, uji semprotan garam, dan uji siklus hidup), dan sertifikasi standar (seperti sertifikasi CE, RoHS, UL, dan ISO).
7. Pelacakan Batch/Pelacakan Kualitas
Produsen harus membuat sistem manajemen batch, dengan setiap batch produk diidentifikasi secara unik untuk memungkinkan penelusuran bahan mentah, proses produksi, dan catatan pengujian, untuk memfasilitasi pengelolaan masalah kualitas dan penarikan kembali.
8. Dukungan Inventaris dan Suku Cadang
Mempertahankan inventaris suku cadang yang cukup untuk menyediakan pelanggan dengan suku cadang pengganti tepat waktu; suku cadang cadangan dapat diatur untuk pesanan volume besar.
9. Kebijakan Penggantian/Pengembalian
Mendefinisikan secara ketat ketentuan pengembalian dan penukaran dalam kontrak untuk masalah kualitas atau penggunaan yang tidak sesuai, seperti pengembalian atau penggantian tanpa syarat dalam jangka waktu tertentu.
10. Pelatihan/Panduan Konstruksi
Memberikan pelanggan atau pemasang pelatihan atau manual instruksi tentang pemasangan yang benar, pemeliharaan, pemeriksaan penyegelan, dan pengujian jangka panjang untuk mengurangi kegagalan yang disebabkan oleh pemasangan yang tidak benar.
